Cableado Estructurado 5 "A" Informatica

¿A qué se denomina cable estructurado?

Es el cableado de un edificio o una serie de edificios que permite interconectar equipos activos, de diferentes o igual tecnología permitiendo la integración de los diferentes servicios que dependen del tendido de cables como datos, telefonía, control, etc.

El objetivo fundamental es cubrir las necesidades de los usuarios durante la vida útil del edificio sin necesidad de realizar mas tendido de cables.

Surguimiento de cable estructurado

Las empresas superponían instalaciones en forma anárquica en función de la demanda de nuevos usuarios y la incorporación de nuevos equipamientos.

Cada proovedor de equipos realizaba la instalación de cables que mas le convenía y este no podía ser utilizado por los otros fabricantes, lo cual dificultaba al cliente el cambio de proovedor dado que el nuevo equipamiento no era compatible con el cableado existente y lo obligaba a comprar al anterior o recambiar toda la red.

Ventajas de cableado estructurado

1) Debido a que el sistema de cableado es independiente de la aplicacion y del proovedor, los cambios en la red y en el equipamiento pueden realizarse por los mismos cables existente.

2) Debido a que los outlets estan calbeados de igual forma, los movimientos de personal puede hacerse sin modificar la base de cableado.

3) La localizacion de los hubs y concetradores de la red en un punto central de distribucion, permite que los problemas de cableado o de red sean detectados y aislados facilmente sin tener que parar el resto de la red.

Divisón de redes según su medio de transmisión

 Inalámbricas

- WLL: Wireless Local Loop

- Celular: AMPS, GSM, TDMA, CDMA

- Satelite celular de orbita baja (LEO): Global Star, Iridium PCS

- PCS

- Digital Microwaves

- V-SAT

 Fijas o alámbricas

- Voz: Telefonía y audio de alta calidad, etc.

- Datos: LAN, WAN, INTERNET, ETC

- Video: Vídeo conferencia, TV Cable, películas a demanda, etc

ANSI, EIA Y TIA

La Eletronics Industries Asociation (EIA) y la Telecommunications Industries Asociation (TIA), que agrupan a la industrias de eletronica y de telecomunicaciones de los Estados Unidos han dado a conocer la norma EIA/TIa 568 donde se establecen las pautas a seguir para la ejecucion del cableado estructurado.

La ANSI es una organizacion privada sin fines de lucro, la cual administra y coordina el sistema de estandarización voluntaria del sector privado de EE.UU.

Normas EIA/TIA 568A/568B

Estas normas intentan definir estándares que permitirán el diseño e implementación de sistemas de cableado estructurado para edificios comerciales y entre edificios en etorno de campus.
El sustrato de los estandares define los tipos de cable, distancias, conectores, arquitecturas, termninaciones de cables y características de rendimiento, equisitos de instalación de calbe y métodos de prueba de los cables instalados.

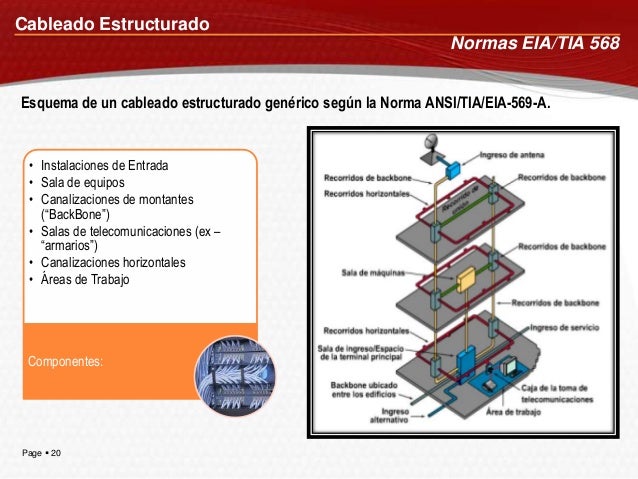

Cableado Horizontal, cableado vertical y cableado troncal

Cableado Horizontal: El cableado horizontal es el que extiende desde el armario de telecomunicaciones o rack hasta la estacion de trabajo.

Cableado Vertical (Backbone): Es el sistema de conexion entre los distintos cuartos de comunicaciones hasta el cuarto de comunicaciones principal. Esto influye la interconexion vertical entre los pisos de un edificio.

Composición del cableado estructurado

Los elementos que componen el cableado estructurado son:

 -Keystone: dispositivo modular de conexion monolinea, hembra, apto para conectar plug RJ45.

-Frente para keystone: Tapa de una caja estándar de electricidad que permite encastrar dos keystone's.

-Roseta para keystone: Posee un circuito que soporta conectores RJ45, y conectores IDC de tipo 110 para conectar los cables UTP solidos.

-Cable UTP salida: Cable que posee cuatro pares bien trenzado entre si, sin de aluminio de blindaje, envuelto dentro de una cubierta de PVC.

-Patch Panel: Formado por un soporte metálico y medidas compatibles con rack de 19", que sostiene placas de circuito impreso sobre las que se montan; de un lado los RJ45 y del otro los IDC110.

-Patch cord: Cable UTP de 4 pares flexible terminado en un plug 8P8C en cada punta de modo de permitir la conexion de los 4 pares con un RJ45.



ÁREA DE TRABAJO

Cuarto de telecomunicaciónes

Una sala de telecomunicaciones consolida toda la conectividad de la red de la empresa,  los sistemas de control del edificio, y la distribuye a áreas predeterminadas de la empresa.  Es el punto de convergencia “horizontal” entre la red troncal del edificio, y las estaciones de trabajo y las salas de conferencias.  Toda instalación debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que pueda haber en una locación.

Caracteristicas a tener en cuenta en el cuarto de telecomunicaciones

- Debe de haber un mínimo de un cuarto de telecomunicaciones por edificio, minimo uno por piso, no hay máximo.
- La altura minima recomendada del cielo raso es de 2,6 metros.
- Area utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones.
- No debe ser compartido con instalaciones electricas que no sean de telecomunicaciones.
- Debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexion asociado.
- El diseño del cuarto de telecomunicaciones debe considerar la incorporacion de television por cable, alarmas, seguridad, audio, etc.
- Temperatura ambiente: Entre los 18 - 24 ºC y humedad entre el 30% y el 50%.
- Iluminacion minima de 500 lux (50 candelas-pie) medida a 1m del piso.
- Minimo 2 tomacorriente AC de 110v y a 15a cada uno con circuitos independientes.
- Debe estar libres de amenazas de inundacion.
- Regulador, UPS.

Caracteristicas del cuarto de equipos

- En el, va a soportar Switch primario para distribución vertical, Patch Panels y Patch Cords, central telefonica, equipo de computo, etc.
- El tamaño minimo recomendado es 13.5 m2

- Puede ser compartido por varias empresas.

- En su diseño se debe prever tanto para equipos actuales como para equipos a implementar a futuro.

- Solo se admiten equipos directamente relacionados con los sistemas de telecomunicaciones.

Aspectos a tener en cuenta al armar un cableado horizontal

- El cableado horizontal debe seguir una topologia estrella

- Cada toma/conector de telecomunicaciones del area de trabajo debe conectarse a una interconexion en el cuarto de telecomunicaciónes.

- El cableado horizontal en una oficina debe terminar en un cuarto de telecomunicaciones ubicado en el mismo piso que el area de trabajo servida.

- No se permitne empalmes de ningun tipo en el cableado horizontal.

- El cableado horizontal no debe contener mas de un punto de transicion entre cable horizontal y cable plano.

- Los componentes electricos específicos de la aplicación debe ser puestos fuera del toma/conector de telecomunicaciones, fuera del cableado horizontal.

Caracteristicas del area de trabajo

- Debe ser facil de cambiar.

- La longitud maxima es de 3m.

- Se emplean cordones con conectores idénticos en ambos extremos.

- Cuando se necesita un adaptador para una aplicación este debe ser externo al toma / conector de telecomunicaciones.

Distancia de cableado

LUCAS SUNINO - USET IGNACIO 5º "A" INFORMÁTICA
